Энергетическое разрешение сцинтилляционного детектора: что означает FWHM

У двух детекторов в протоколе может стоять одинаковое разрешение в
процентах, хотя сравнивать эти результаты нельзя. Один показатель
измерен на линии 662 кэВ, другой — на иной энергии; отличаются источник,
фотоприёмник или настройки электроники. Сам процент без условий
измерения почти ничего не говорит о детекторе.

Энергетическое разрешение показывает, насколько хорошо измерительный
тракт различает близкие по энергии линии. Узкие пики легче отделить друг
от друга. Это характеристика не голого монокристалла: результат
складывается из работы всей цепочки, от сцинтиллятора до алгоритма
обработки спектра.

Что такое FWHM

В гамма-спектре моноэнергетическая линия выглядит не как бесконечно
тонкая черта, а как пик конечной ширины. FWHM, или full width at half
maximum, — полная ширина этого пика на половине его максимальной
высоты.

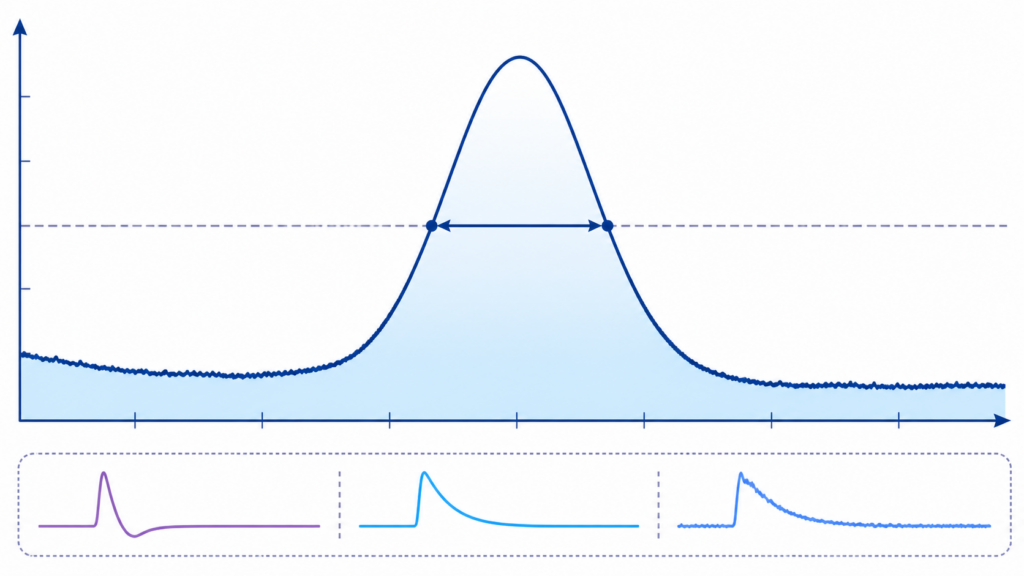

Чтобы определить FWHM, находят максимум пика, проводят уровень на
половине этой высоты и измеряют расстояние между двумя точками
пересечения с контуром пика. После энергетической калибровки ширину
выражают в кэВ. До калибровки можно работать в каналах анализатора, если
и ширина, и положение пика заданы в одной шкале.

Абсолютная ширина сама по себе мало говорит о качестве измерения на
разных энергиях. Для сравнения используют относительное энергетическое
разрешение:

R = FWHM / E × 100%

Здесь E — энергия линии или центроид пика, а FWHM и
E должны быть выражены в одинаковых единицах. Меньший
процент соответствует более узкому пику и лучшему разделению близких
линий — при условии, что сравниваются одна энергия и сопоставимые
протоколы.

Почему в спецификациях
указывают энергию

Разрешение меняется с энергией. Запись с одним процентным значением,
без указания контрольной линии, неполна. В спецификациях и учебных
измерениях часто используют гамма-линию ¹³⁷Cs с энергией 662
кэВ. Это удобная опорная точка для сравнения, а не характеристика
конкретного изделия.

Если в тракте доминирует фотостатистика, относительное разрешение
NaI(Tl) приближённо улучшается как 1 / √E. Это полезная
модель, но не универсальный закон. Непропорциональность светового
выхода, особенности сборки и электроники не позволяют автоматически
пересчитать результат на любую другую энергию.

В спецификации нужно указать, на какой энергии измерено разрешение и
к какой конфигурации относится результат.

От чего зависит ширина пика

Пик формирует вся измерительная цепочка. На его ширину влияют:

• статистические флуктуации числа фотоэлектронов;
• светосбор и равномерность передачи света к фотоприёмнику;
• неоднородность отклика и усиления;
• собственная непропорциональность сцинтиллятора;
• фотоприёмник, электронный шум и настройки формирования
  импульса;
• метод определения фона, центроида и границ пика.

По одному значению FWHM нельзя надёжно установить, какой именно узел
ограничивает тракт. Для диагностики нужны дополнительные измерения:
проверка стабильности, настроек электроники, светосбора и статистики
набора спектра.

Отсюда важное различие между справочным свойством материала и
параметром готовой сборки. Монокристалл преобразует поглощённую энергию
в свет, но измеренный спектр появляется только после работы
фотоприёмника и электроники. Выбор этих узлов подробнее разобран в
статье
«Сцинтиллятор,
ФЭУ, фотодиод и SiPM: как выбрать фотоприёмник».

Разрешение,
эффективность и калибровка — разные параметры

Энергетическое разрешение отвечает на вопрос, насколько хорошо
разделяются близкие линии. Эффективность регистрации показывает
вероятность обнаружить излучение при заданной геометрии. Точность
калибровки характеризует соответствие каналов шкале энергии, а
стабильность — изменение результата во времени или при изменении
условий.

Высокая эффективность не гарантирует узкий пик. И наоборот, хорошее
разрешение на контрольной линии ничего не говорит о вероятности
регистрации в реальной геометрии. В техническом задании эти требования
нужно задавать отдельно.

Как размер кристалла связан
с FWHM

Увеличение чувствительного объёма часто выбирают ради эффективности
регистрации. Но размер кристалла одновременно меняет условия светосбора,
требования к фотоприёмнику и конструкцию корпуса. Поэтому нельзя заранее
объявить, что больший кристалл обязательно улучшит или ухудшит
разрешение.

Для инженерного выбора нужны параметры конкретной сборки. В каталоге
отдельно представлены
детекторы
NaI(Tl),
детекторы
CsI(Tl), детекторы CsI(Na) и общий раздел
сцинтилляционных
детекторов. Различия материалов и связанные с ними компромиссы
разобраны в статье
«NaI(Tl)
и CsI(Tl): как выбрать сцинтилляционный материал».

Как корректно сравнить два
детектора

Сравнение начинают не с процентов, а с протокола. Для обоих вариантов
должны совпадать или быть явно указаны:

1. радионуклид и энергия контрольной линии;
2. размеры сцинтиллятора и конструкция детектора;
3. тип и рабочий режим фотоприёмника;
4. геометрия источника относительно чувствительного объёма;
5. настройки усиления и формирования импульса;
6. статистика пика, способ вычитания фона и расчёта FWHM.

Если условия различаются, разница в процентах может относиться не к
качеству кристаллов, а к фотоприёмнику, светосбору, электронике или
обработке данных. Сначала приводят условия к сопоставимому виду и только
затем делают вывод.

Общий порядок выбора детектора для спектрометрической задачи приведён
в материале
«Как
выбрать сцинтилляционный детектор для гамма-спектрометрии».

Что указать в техническом
задании

Фраза «нужно хорошее разрешение» не задаёт проверяемого требования.
Поставщику нужны:

• диапазон энергий и контрольная линия;
• требуемое относительное разрешение с указанием метода проверки;
• размеры чувствительного элемента и ограничения по корпусу;
• предпочтительный фотоприёмник либо параметры согласования с
  ним;
• геометрия измерения, ожидаемая загрузка и условия эксплуатации;
• требования к выходному сигналу и электронике, если поставляется
  сборка.

Подробное описание измерительного тракта снижает риск сравнить
параметры, полученные в разных условиях. Для нестандартной аппаратуры
предусмотрен
детектор
в индивидуальном исполнении.

Для первичного подбора пришлите диапазон энергий, требуемое
разрешение, ограничения по размерам и условия эксплуатации. Значение для
конкретного исполнения можно согласовать только вместе с условиями
измерения.
