Герметизация NaI(Tl): почему кристалл разрушается от влаги

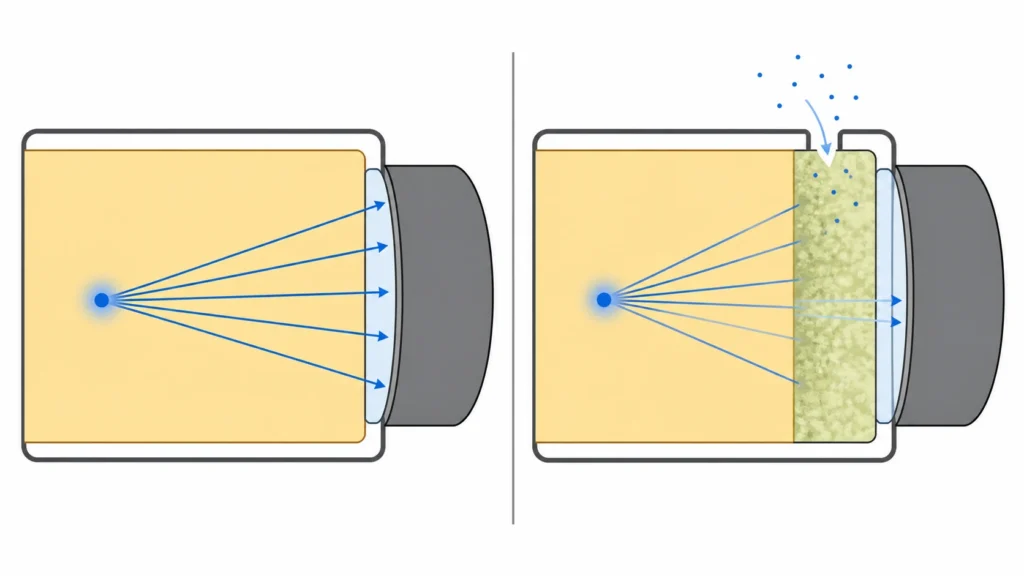

Гидратация NaI(Tl) снижает светосбор. Условная схема, не конструктивный чертёж; число лучей не отражает количественную оценку светопотерь.

Сцинтилляционный детектор может сохранять целый корпус и исправную
электронику, но постепенно терять световой сигнал и спектрометрическое
разрешение. Для NaI(Tl) одна из возможных причин — влага, проникшая к
кристаллу через повреждённое или потерявшее герметичность соединение.
Простая подстройка усиления в такой ситуации маскирует следствие, но не
останавливает изменение материала.

Что означает
гигроскопичность NaI(Tl)

NaI(Tl) — йодид натрия, активированный таллием. Таллий создаёт центры
люминесценции, благодаря которым поглощённая энергия ионизирующего
излучения преобразуется в свет. Но сам материал остаётся гигроскопичным
и поглощает влагу из окружающего воздуха.

Для незащищённой поверхности опасна не только прямая вода: гидратация
начинается и при контакте с влажным воздухом. Производители
сцинтилляторов указывают, что некоторые голые гигроскопичные кристаллы
повреждаются и даже растворяются при комнатной влажности. Поэтому голый
сцинтиллятор NaI(Tl) и готовый герметичный детектор требуют разного
обращения.

Защитная упаковка нужна, чтобы доставить и хранить кристалл до
интеграции. Она не заменяет корпус, рассчитанный на весь срок работы
прибора.

Как влага меняет оптический
тракт

При нарушении герметичности влага попадает к поверхности кристалла.
Повреждение может начаться у края, рядом с негерметичным соединением, а
затем распространяться внутрь. В других случаях появляются отдельные
локальные области.

У NaI(Tl) гидратация может выглядеть как жёлто-зелёные пятна, которые
со временем переходят в заметный оттенок поверхности. Это не только
косметический дефект. Изменённый слой поглощает часть синего
сцинтилляционного света, поэтому до фотоприёмника доходит меньше
фотонов.

В сигнале и спектре это проявляется так:

• уменьшается амплитуда импульса;
• фотопик может смещаться в сторону меньших каналов;
• локальная неоднородность светосбора уширяет пик;
• ухудшается энергетическое разрешение.

При этом общий счёт на части энергетического диапазона иногда
меняется меньше, чем форма спектра. Поэтому стабильная скорость счёта
ещё не доказывает, что с кристаллом всё в порядке. О том, как отделять
ширину пика от других параметров тракта, подробнее рассказано в
материале об энергетическом
разрешении и FWHM.

Что должна
обеспечивать герметичная сборка

Светонепроницаемый кожух и герметичный корпус решают разные задачи.
Первый не даёт внешнему свету попасть на фотоприёмник. Второй изолирует
кристалл от влажного воздуха. Детектору NaI(Tl) обычно нужны обе
функции.

В состав защищённого оптического узла входят корпус, входное или
оптическое окно, соединения и уплотнения, отражающий слой и оптический
контакт с фотоприёмником. Конкретная конструкция зависит от назначения
прибора: для гамма-спектрометрии, рентгеновского диапазона, колодезной
геометрии или работы при механических нагрузках требования будут
разными. Общий принцип один: барьер от влаги не должен нарушать
светосбор и должен сохранять герметичность в заданных условиях
эксплуатации.

Поэтому герметизацию нельзя выбирать после того, как размеры
кристалла, окно и фотоприёмник уже зафиксированы. Эти элементы образуют
один узел. Общая схема описана в статье «Из
чего состоит сцинтилляционный детектор».

Признаки возможной
гидратации

Заподозрить попадание влаги можно по сочетанию признаков:

• на доступной для осмотра поверхности появились жёлто-зелёные пятна
  или помутнение;
• фотопик постепенно смещается при неизменных настройках тракта;
• энергетическое разрешение стало хуже;
• отклик зависит от области кристалла сильнее, чем раньше;
• дефект начался у края окна или рядом с повреждённым соединением
  корпуса.

Ни один из этих признаков сам по себе не ставит диагноз. Снижение
амплитуды дают также нарушение оптического контакта, старение или
нестабильное питание фотоприёмника, изменение температуры, трещина в
кристалле и неисправность электроники. Проверять нужно весь тракт, а не
только пересчитывать коэффициент калибровки.

В гамма-камерах гидратацию ищут по изображениям однородности и по
измерениям с асимметричными энергетическими окнами. Для одиночного
спектрометрического детектора процедура будет другой. Её следует брать
из эксплуатационной документации конкретного прибора или согласовывать с
изготовителем.

Как снизить риск повреждения

Герметичный корпус нельзя вскрывать вне процедуры, предусмотренной
изготовителем. Если кристалл поставлен без корпуса для интеграции,
работать с ним нужно в контролируемой сухой среде и не оставлять
открытым дольше, чем допускает поставщик.

При обращении с готовым детектором следует:

• не допускать ударов, вмятин и нагрузок на окно и места
  соединений;
• избегать резких температурных переходов и образования
  конденсата;
• не применять для очистки растворители, способные размягчить или
  повредить уплотнение;
• хранить детектор в условиях, указанных изготовителем;
• при подозрении на потерю герметичности не вскрывать корпус для
  самостоятельного осмотра кристалла.

Если гидратация уже изменила поверхность, восстановление внешнего
уплотнения не возвращает автоматически прежнюю оптическую однородность.
Повторная калибровка может скорректировать положение пика, но не
устраняет причину потерь света. Решение о ремонте или замене
чувствительного элемента принимает изготовитель после диагностики.

Что указать в техническом
задании

При заказе детектора
NaI(Tl) полезно сразу описать условия, от которых зависит корпусное
исполнение:

• нужен голый кристалл для собственной интеграции или готовый
  герметичный узел;
• геометрия и размеры сцинтиллятора;
• диапазон энергий и тип регистрируемого излучения;
• материал и толщина входного окна, если они критичны для задачи;
• тип фотоприёмника и способ оптического сопряжения;
• рабочая температура, скорость её изменения и риск конденсации;
• влажность и условия хранения;
• вибрация, ударные нагрузки и ограничения по габаритам;
• критерии приёмки детектора в составе измерительного тракта.

По этим данным выбирают отдельный кристалл, корпусированный детектор
или индивидуальное
исполнение. Общий выбор материала стоит начинать со сравнения NaI(Tl)
и CsI(Tl), но меньшая чувствительность другого сцинтиллятора к влаге
не отменяет требований к защите всей сборки.

Короткие ответы

Можно ли
использовать NaI(Tl) без герметичного корпуса?

Голый кристалл можно обрабатывать и интегрировать только в
контролируемой сухой среде по процедуре поставщика. Для обычной
эксплуатации в приборе NaI(Tl) нуждается в герметичной защите от
воздуха.

Светонепроницаемая
оболочка защищает от влаги?

Не обязательно. Материал может не пропускать свет, но соединения,
окно или вводы при этом останутся негерметичными. Светозащиту и
влагозащиту нужно проверять как разные функции.

Ухудшение FWHM всегда
означает гидратацию?

Нет. Это один из возможных признаков. Те же изменения могут быть
связаны с фотоприёмником, электроникой, оптическим контактом,
температурой или трещиной в кристалле.

Можно ли
остановить проблему повторной калибровкой?

Калибровка меняет соответствие каналов энергии, но не восстанавливает
повреждённую поверхность и не устраняет проникновение влаги. Нужна
диагностика герметичности и состояния оптического узла.

АО «Крисматик» выпускает сцинтилляционные
детекторы и кристаллы NaI(Tl) в исполнениях под задачу. Для подбора
пришлите назначение прибора, геометрию кристалла, требования к окнам и
фотоприёмнику, температуре, влажности и механическим нагрузкам.
